《NB/T 31137-2018 海上用風力發(fā)電設備關鍵部件環(huán)境耐久性評價：結構件》是中國國家能源局發(fā)布的一項能源行業(yè)標準，適用于海上用風力發(fā)電設備的結構件的環(huán)境耐久性評價。

一、范圍：
本標準規(guī)定了海上用風力發(fā)電設備導管架、塔筒、機架、緊固件、輪轂等金屬結構件，以及葉片、機艙罩和整流罩等非金屬（玻璃鋼）結構件的耐久性試驗和評價。
本標準適用于海上用風力發(fā)電設備設計、制造、質量驗收等過程。

二、試驗項目：
動態(tài)循環(huán)腐蝕耐久性試驗、耐鹽霧試驗、耐雨蝕試驗、耐霉菌試驗等。

三、試驗設備：
紫外老化試驗箱、鹽霧試驗箱、低溫試驗箱、淋雨試驗箱、霉菌試驗箱等。

四、設備廠商：
環(huán)儀儀器

五、試驗程序（部分）：

耐雨蝕試驗：

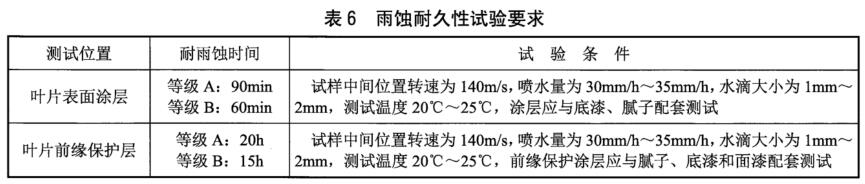

試驗按照ASTM G73-10的規(guī)定進行，準備好試驗樣品，不包裝。試驗設備采用ASTM G73-10要求的懸臂式(水平旋轉式）裝置，試樣長22cm，基材為環(huán)氧玻璃鋼材料，將試樣固定在設備的旋轉臂裝置上，在表6規(guī)定的試驗條件下進行試驗。每間隔一段時間（對于表面涂層，一般為10min~15min，前緣保護涂層一般為0.5h）暫停試驗，取出試樣，仔細觀察試樣中間位置表面涂層的破壞情況。當試樣中間位置剛剛出現(xiàn)涂層破壞跡象時，應立即停止試驗，記錄相鄰的涂層無任何破壞的時間段為耐雨蝕時間。

動態(tài)循環(huán)腐蝕耐久性試驗：

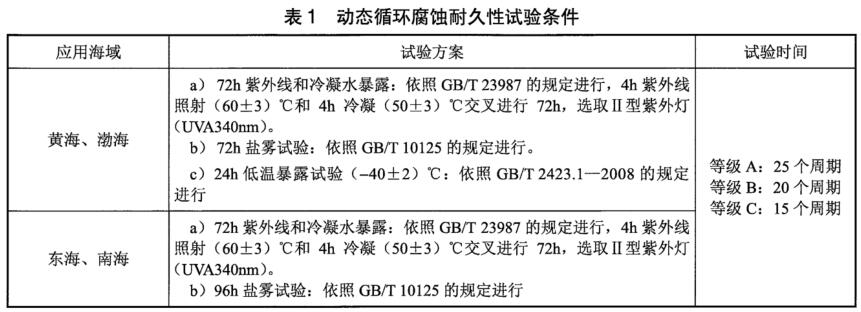

按照表1所述試驗條件開展試驗，對于表面具有有機涂層的試驗樣板，在每一個待測的試驗樣品涂層上劃一條完全劃透涂層露出金屬底材的加速線，加速線應該有50mm長、2mm 寬，距離兩邊長邊12.5mm和一邊短邊25mm。試驗后，按相關規(guī)范要求進行樣品檢查。

該標準的實施旨在提高海上用風力發(fā)電設備結構件的環(huán)境耐久性能，保證其長期穩(wěn)定運行，提高風力發(fā)電設備的安全性和可靠性。同時，該標準也為結構件的環(huán)境耐久性評價提供了統(tǒng)一的標準依據，有助于規(guī)范行業(yè)秩序，提高行業(yè)的整體水平。
